Marca: Fluke

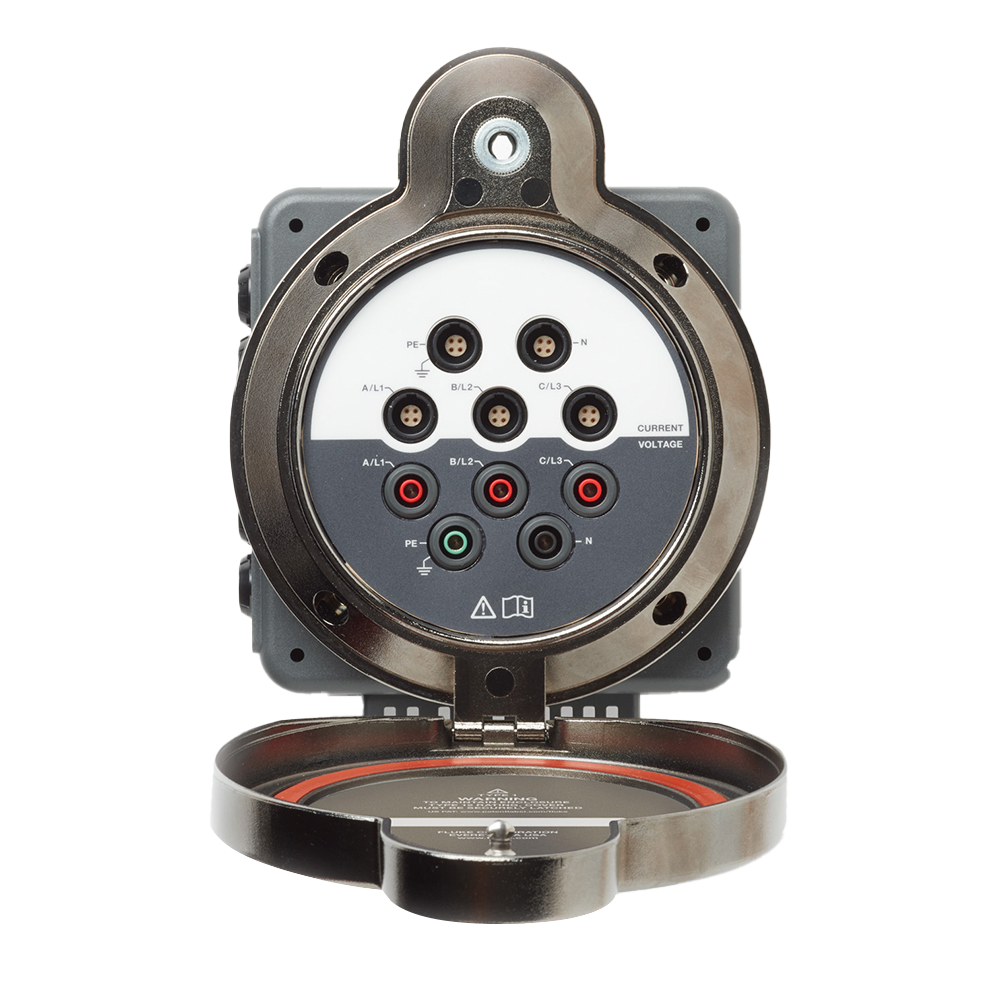

Ventana para mediciónes eléctricas Fluke PQ400
La ventana para medidas eléctricas Fluke PQ400 es una solución que permite conectar equipos de medición trifásicos a paneles bajo tensión sin necesidad de abrir la puerta del panel ni usar equipo de protección individual adicional. Ofrece un acceso seguro, rápido y eficiente para obtener datos críticos de calidad eléctrica y energía, reduciendo riesgos, costos de mantenimiento y tiempos de inactividad.
Ver descripción completa
Ventana para medidas eléctricas Fluke PQ400 — Seguridad y acceso eficiente a mediciones trifásicas sin abrir paneles
La ventana para medidas eléctricas Fluke PQ400 es una solución que permite conectar equipos de medición trifásicos a paneles bajo tensión sin necesidad de abrir la puerta del panel ni usar equipo de protección individual adicional. Ofrece un acceso seguro, rápido y eficiente para obtener datos críticos de calidad eléctrica y energía, reduciendo riesgos, costos de mantenimiento y tiempos de inactividad.
- Mediciones seguras sin abrir paneles: Reduce el riesgo de descargas de arco eléctrico y electrocuciones al eliminar la necesidad de abrir la puerta del panel para realizar mediciones.
- Acceso permanente y sencillo: Instalación fácil con broca escalonada y perforadora electrohidráulica (114,3 mm de diámetro) que permite conexiones permanentes de tensión y corriente trifásica, neutro y tierra.
- Rotación de 360°: Permite orientar la ventana en cualquier dirección para facilitar las conexiones externas.
- Categorías de seguridad: CAT IV 600 V y CAT III 1000 V conforme a IEC61010-2-30.
Esta interfaz instalada permanentemente proporciona acceso casi instantáneo para realizar mediciones críticas sin interrumpir el funcionamiento del sistema, facilitando un trabajo más seguro, eficiente y cómodo para los técnicos.
Características principales
- Especificaciones generales:
- Tensión máxima entre cualquier terminal de tensión y tierra: 1000 V
- Tensión máxima entre cualquier terminal de corriente y tierra: 30 V
- Tensión máxima entre cualquier terminal de tensión y tierra: 1000 V
- Seguridad:
- Norma IEC 61010-1, grado de contaminación 2
- Medida según IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V
- Dimensiones:
- Exterior: 148 mm x 187 mm x 23 mm (ancho x alto x profundidad)
- Con cubierta abierta: 148 mm x 370 mm x 19 mm
- Interior: 140 mm x 158 mm x Di (Di = 58 mm menos grosor de la puerta del panel)
- Compatibilidad con cuadros eléctricos:
- Clasificación ambiental UL50/NEMA tipo 1 (tipo 12 con cubierta cerrada)
- Grosor máximo del panel: 3.5 mm (calibre 10)
- Condiciones ambientales:
- Temperatura de funcionamiento y almacenamiento: -25 °C a 60 °C (-13 °F a 140 °F)
- Humedad: 10 % a 90 % según temperatura, conforme a IEC 60721-3-3 Clase 3K6
- Altitud de funcionamiento: hasta 2000 m (hasta 4000 m con reducción de categoría)
- Altitud de almacenamiento: hasta 12,000 m
- Protección de entrada:
- Clasificación IP67 con cubierta cerrada, IP50 con cubierta abierta y conectores acoplados
- Resistente a vibraciones según IEC 60068-2-6 y MIL-PRF28800F clase 2
- Peso:
- 2.1 kg (4.6 lb)
- 2.1 kg (4.6 lb)
- Especificaciones de tensión y corriente:
- Número de entradas: 5 (A/L1, B/L2, C/L3, Neutro y tierra)
- Calibre de cable aceptado: sólido o flexible de 0.25 mm² a 1.5 mm² (AWG 24 a AWG 16)
- Fusibles de protección: 2 A 1000 V, 1.5 A 2s, 10 kA IR para líneas A, B, C y N
- Salida con terminales de seguridad de 4 mm: 3 rojos para fases, 1 negro para neutro y 1 verde para tierra
- Corriente máxima de carga de salida: 1 A rms
- Conectores de corriente:
- Cinco conectores circulares de 4 pines compatibles con registradores Fluke 354x FC, 173x y 174x
- Permiten alimentación de tensión de medición hasta 500 V
